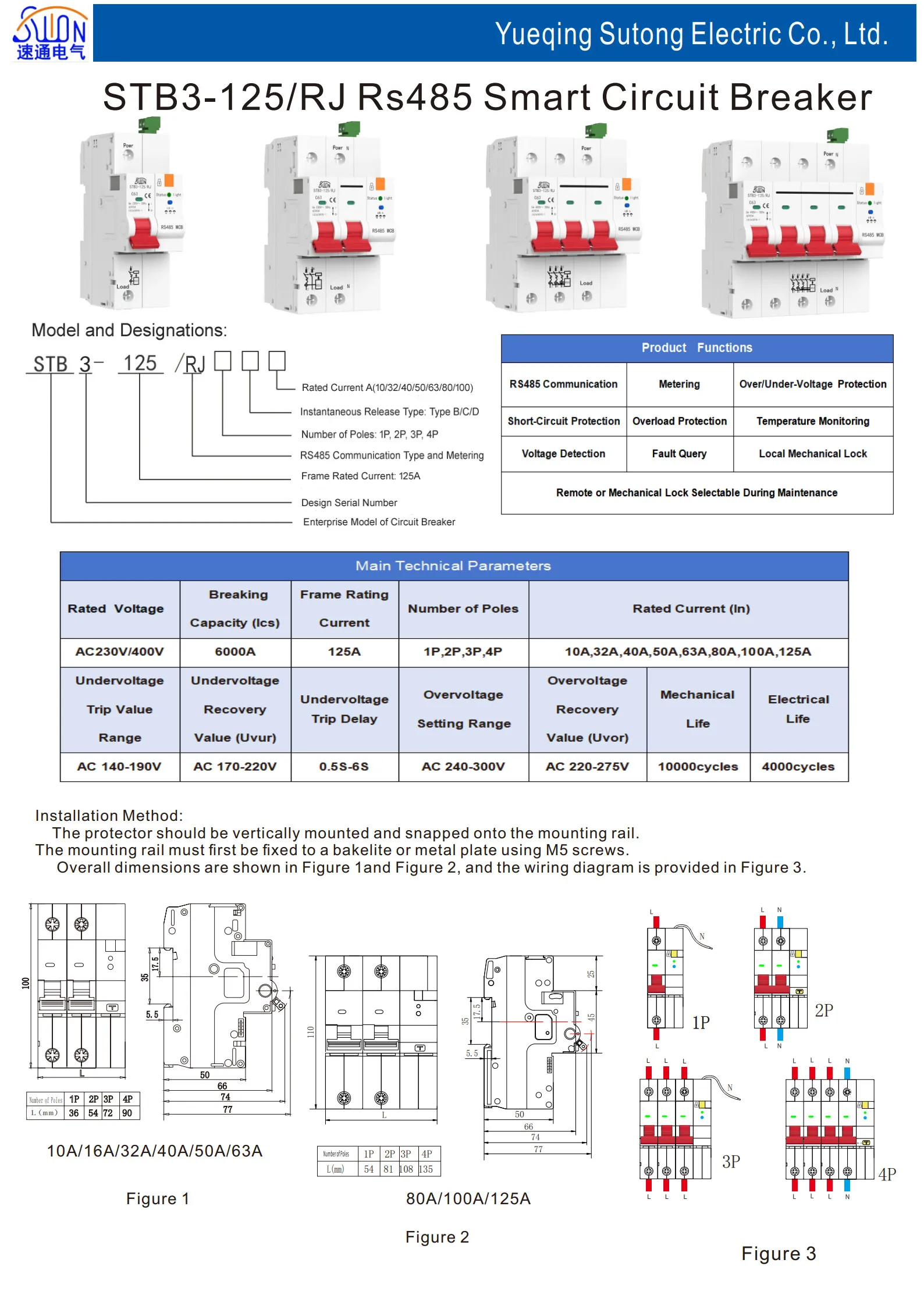

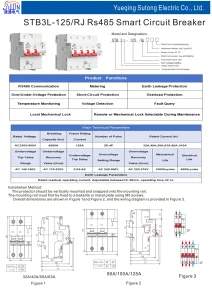

Диагностика и устранение неисправностей интеллектуальных автоматических выключателей с RS485: Полное руководство

Оглавление

Введение: Важность надежной связи RS485 в интеллектуальных системах распределения электроэнергии

Глава 1: Диагностика и устранение неисправностей индикации состояния и питания

Глава 2: Системный подход к устранению неполадок связи RS485

Глава 3: Анализ причин отказа во включении и отсутствия напряжения на нагрузке

Заключение: Стратегия профилактического обслуживания и резюме

Введение: Важность надежной связи RS485 в интеллектуальных системах распределения электроэнергии

В современных интеллектуальных системах распределения электроэнергии связь по протоколу RS485 служит основным «нервным каналом», отвечающим за передачу данных о состоянии, параметрах и управляющих команд. Интеллектуальные автоматические выключатели с RS485 обеспечивают не только базовые функции защиты, но и возможность удаленного мониторинга, сбора данных и централизованного управления. Поэтому любая неисправность в этом канале связи напрямую влияет на интеллектуальность и даже основные защитные функции системы. Данное руководство систематически анализирует типичные неисправности, их причины и методы устранения на основе стандартных отраслевых практик, помогая техническому персоналу быстро и точно восстанавливать нормальную работу системы.

Глава 1: Диагностика и устранение неисправностей индикации состояния и питания

Неисправность: Индикатор состояния не горит

Это первичный и критический признак, указывающий на отсутствие питания или серьезный аппаратный сбой. Устранение неполадок должно проводиться логически, от внешних факторов к внутренним:

1.Проверка правильности и надежности подключения питания: Во-первых, убедитесь, что силовые провода (L, N) и любые необходимые провода управления правильно подключены к соответствующим клеммам в соответствии со схемой подключения. Ослабленные или окисленные клеммы являются частой причиной отсутствия контакта.

2.Измерение входного напряжения: Используйте цифровой мультиметр для точного измерения напряжения между клеммами L и N устройства. Убедитесь, что оно находится в пределах допустимого рабочего диапазона, указанного в технических характеристиках (например, AC/DC XX V). Напряжение, выходящее за эти пределы или отсутствующее, указывает на проблему во внешней цепи.

Диагностика внутреннего повреждения устройства: Если подключение и входное напряжение в норме, но индикатор по-прежнему не горит, высока вероятность внутренней неисправности. Это может быть неисправность модуля питания, обрыв цепи на печатной плате или выход из строя самого светодиодного индикатора. На этом этапе для дальнейшей диагностики или замены обычно требуется обращение к производителю.

 Глава 2: Системный подход к устранению неполадок связи RS485

Неисправность: Нет связи / Отсутствие обмена данными.

Данная неисправность является наиболее распространенной в системах на основе RS485. Ее устранение требует системного подхода, охватывающего весь путь передачи сигнала:

Физический уровень (Слой 1) – Проверка целостности линии: Это первый и обязательный шаг. Убедитесь, что витая пара правильно подключена к клеммам A (+) и B (-) всех устройств в сети, соблюдая единую полярность по всей шине. Проверьте кабель на обрыв или короткое замыкание. Надежность затяжки клемм крайне важна, так как плохой контакт приводит к высокому сопротивлению и неустойчивой связи.

Проверка оборудования преобразования интерфейсов: Если используется преобразователь RS485-USB (или RS485-232), убедитесь в его исправности. Проверьте, надежно ли он подключен к компьютеру, и правильно ли установлен драйвер (при необходимости). Попробуйте использовать заведомо исправный преобразователь для исключения.

Проверка параметров программного обеспечения (ПО) и конфигурации: На стороне ПК (главного компьютера) убедитесь, что выбран правильный COM-порт, соответствующий физическому подключению преобразователя. Параметры порта (скорость передачи (бодрейт), биты данных, стоповые биты, контроль четности) должны полностью совпадать с настройками каждого интеллектуального выключателя в сети. Несоответствие любого параметра приведет к сбою связи.

Проверка конфигурации устройства и корректности команд: Каждому устройству в сети RS485 должен быть присвоен уникальный адрес. Убедитесь, что адрес, запрашиваемый ПО главного компьютера, соответствует адресу целевого устройства. Наконец, проверьте, соответствуют ли формат и содержание отправляемых управляющих команд протоколу связи, поддерживаемому устройством.

Глава 3: Анализ причин отказа во включении и отсутствия напряжения на нагрузке

Неисправность 1: Невозможно включить (замкнуть) выключатель

Это указывает на то, что механизм привода заблокирован. Причины можно разделить на электронные блокировки и физические неисправности:
Активные электронные блокировки (защитные или управляющие): Современные интеллектуальные выключатели обладают множеством функций защиты и управления, которые могут препятствовать включению. Удаленная блокировка (через ПО), локальная блокировка (через кнопку на устройстве) или срабатывание защиты от перенапряжения/пониженного напряжения переведут устройство в заблокированное состояние. Кроме того, необходимо проверить, не активированы ли другие защиты: перегрузка по току, перегрев, утечка тока, неуплата (в системах предоплаты). На панели устройства или в ПО обычно есть индикация соответствующей причины блокировки.

Физические (механические) повреждения: Если все электронные блокировки сняты, а включение по-прежнему невозможно, может иметь место механическое повреждение внутреннего привода, расцепителя или связанных звеньев. Это требует профессионального осмотра и ремонта.

Неисправность 2: Отсутствие напряжения на выходе (на нагрузке).

Эта проблема фокусируется на выходной цепи после выключателя:

Проверка основного состояния: Во-первых, очевидно, проверьте, находится ли сам выключатель во включенном (замкнутом) положении. Индикатор или положение рукоятки должны это подтверждать.

Проверка выходных соединений: Убедитесь, что провод нагрузки надежно подключен к выходным клеммам выключателя и что соединения на противоположном конце (распределительная коробка, клемма нагрузки) также надежны. Ослабленное соединение здесь приведет к отсутствию напряжения на нагрузке, даже если выключатель включен.
Диагностика внутреннего контакта: Если включение и подключения в норме, возможно, внутренние силовые контакты выключателя повреждены (например, приварены в разомкнутом положении после отключения высокого тока) или механическая передача на контакты нарушена.

Заключение: Стратегия профилактического обслуживания и резюме

Для минимизации простоев системы рекомендуется внедрение профилактического подхода: регулярно проверяйте и подтягивайте соединения; периодически (в безопасных условиях) проверяйте основные функции защиты и связи; ведите журнал конфигурации сети (адреса, параметры); и обеспечивайте стабильность питающего напряжения. Понимание логической последовательности, изложенной в этом руководстве — от индикатора питания к связи, а затем к функциям включения/выключения — позволяет техническим специалистам эффективно диагностировать и устранять неисправности, обеспечивая надежную и интеллектуальную работу системы распределения электроэнергии.
